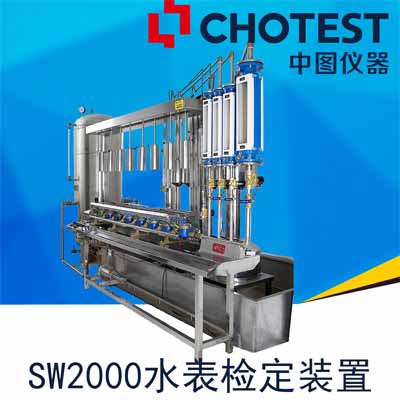

SW2000攝像式全自動水表檢定裝置是按照“JJG162-2009水表檢定規程”要求，在Windows操作平臺下，采用計算機和單片機技術相結合的方式，實現對水表檢測自動化檢定。

安裝水表后，只需在計算機上輸入檢定信息，就不再需人工干預，點擊“開始檢定”圖標，裝置自動依次完成公稱、分界、最小流量的檢定。它減輕了檢定人員的勞動強度，提高了檢定效率和精度，并且操作簡便，很適合目前各水表檢定單位使用。

二、 性能特點

1.      直觀可信

本裝置在我國最常用的“容積法檢定”基礎上，采用攝像機代替人眼來讀取水表指針，完全符合國家計量檢定規程JJG162-2009等的水表讀數要求，自動識別精度達到水表最小分值的1/3，自動識別率大于90%以上；是自動化程度最高的水表檢定方案，市場占有率全國第一。

2.      科學先進

集電子、圖像、機械技術于一體。操作簡便，易于使用和維護。

3.      準確可靠

采用光電感應信號，對水位變化反應靈敏，產生穩定的水位脈沖信號，抗干擾性極佳。計算機采取多種快速的數學算法，保證了圖像識別的實時性和可靠性，消除了人為誤差，提高了裝置的準確性。

4.      人工智能

該檢定裝置由于實現了被檢水表和標準容器流量的自動讀取、自動切換流量、以及檢定結束后自動計算出誤差并形成打印報告，整個檢定過程全部自動完成，檢定員的工作得到簡化。

5.      數據管理功能強

檢定裝置配備的計算機檢定軟件，自動按規程計算并得出檢定結論，可保存全部水表檢定數據，具有檢定記錄查詢、統計、打印等完善的數據庫功能。

三、 技術參數

1、 檢測范圍：15-50mm口徑的干、濕式水表

（要求水表帶紅色指針，紅指針數量不少于3個，紅指針區域無遮擋。）

2、 檢測水表數量：

SW2000B5：DN15水表5只、DN20水表5只、DN25水表5只、DN40水表1只、DN50水表1只

    SW2000B6：DN15水表6只、DN20水表6只、DN25水表5只、DN40水表1只、DN50水表1只

SW2000B8：DN15水表8只、DN20水表6只、DN25水表5只、DN40水表1只、DN50水表1只

3、 量器3只：準確度0.2級

規格：10L-20L，50L-100L，300L-500L

4、 轉子流量計5只：準確度≤2.5%

規格：LZB-15：4-125L/h；LZB-25：20-320L/h；LZB-25：70-700L/h；LZB-50：400-8000 L/h； LZB-80：9-40m³/h

5、 校表臺準確度：優于0.2級

6、 圖像識別率≥90%

7、 圖像識別誤差：0.33分格

8、 水位測量誤差：±0.004%

9、 檢測輸入：（SW2000B5：5；SW2000B6：6；SW2000B8：8）路視頻信號；4路水位感應信號；4路水位測量信號

10、控制輸出：4-10路大功率繼電器輸出

11、數據處理：自動按規程計算并得出檢定結論，可保存全部水表檢定數據，具有檢定記錄查詢、統計、打印等數據庫功能。

12、水表檢定臺尺寸：（4300×1800×2600）mm
