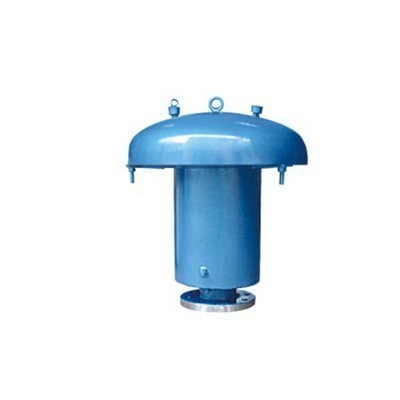

1. 液壓安全閥是（活瓣式）呼吸閥的安全備用設備。它的吸和呼氣的動作壓力略高于（活瓣式）呼吸閥，在呼吸閥一旦失靈或在冬季，其活瓣凍結時，液壓安全閥的液封即被破壞從而保護油罐不遭到破壞。

 二.結構原理

1.安全閥的結構主要如下（參看圖1），由中心管和液封筒形成一個環形的液封室，液封室又被連接在閥罩上的分隔筒分隔為內環空間和外環空間兩部分，液封筒內盛裝須低于當?shù)刈畹蜌鉁亍?/p>

2. 當貯罐內外壓力平衡時，內外環間的封液液面處于同一水平。并距分隔筒口為h平（呼隔筒口邊緣是鋸齒狀的，計算液面高度時應以齒根為標準，見圖1）。

3. 當罐內壓力增高時，罐內氣體將內環空間的封壓入外環空間，并從分隔筒的齒逢穿過個環空間的封液層排入大氣。此時外環空間的封液上升，液距分隔筒口為h呼，h呼即為液壓式安全閥的呼氣動作壓力（液柱高度）見圖2.

4. 當罐內壓力減低為負壓時，罐外大氣即將外環空間的封液壓入內不空間，美工從分隔筒口的齒縫穿過內環空間的封液進入貯罐。此時內環空間的封液上升，液面距分隔筒口為h吸，h吸即為液壓式安全閥的吸氣動作壓力（液柱高度）見圖3。

5. 液壓式安全閥封液深度間的關系按下式計算：

h平=h呼+h吸h呼×h吸      h平：單位mmH2O

6. 液壓式安全閥的動作壓力以水柱高度計，如換算為封液的液柱高則按下式計算：

H液=r液h水柱         r液：為封液的比重

7. 由于同一體積的封液，在內環空間時產生h吸高度的液封，而在外環空間時則產生h呼高度的液封，故液封筒，分隔筒和中心管的直徑關系如下：

4π（d22-D12）  h吸=4π（d 32-D22）·h呼

8． 液封筒中有溢流管、借此控制一定高度的封液。在注油管中插有一根量油尺，在相當于溢流管口的高度地方標記、供經

   常查看封液高度之用。

9. 在外環空間處插有一根油位尺，尺端與分隔筒口的齒根相齊平，油位尺是探知分隔筒在封液中的浸沒深度用的。油尺上并無刻度，須另用鋼尺量度其濡濕段的尺寸，油位尺只在調節分隔筒的浸沒深度的使用。
