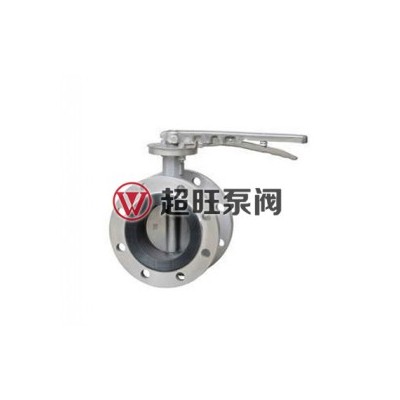

D41X/D41F 型不銹鋼法蘭蝶閥系列采用不銹鋼材料、軟密封閥座結構。結構簡單，制造方便，價格低廉，廣泛應用于低壓管道上。手柄驅動適用于適用于公稱壓力 ≤1.6MPa的低壓管路中，不僅適用于普通介質，也適用醋酸、硝酸、堿、鹽類等腐蝕性介質。公稱通徑口徑DN200以上的不銹鋼法蘭蝶閥需要加裝渦輪 頭。
【產品特點】
1、具有良好的流量調節功能和密封性能，氣壓測試泄露為零
2、合成橡膠和聚四氟乙烯閥座都具有耐腐蝕、耐沖蝕、尺寸穩定、回彈性好
3、不銹鋼材料耐腐蝕、外形美觀、經久耐用
【執行標準】
設計規范：GB/T 12238
結構長度：GB/T 12221
法蘭連接：GB/T 9113
試驗與檢驗：GB/T 13927
【主要零件材料】
| 零件名稱 | 材料 |
| 閥體 | 鑄鐵 球墨鑄鐵 鑄鋼 |
| 蝶板 | 鑄鐵 球墨鑄鐵 尼龍涂層板 襯膠板 CF8 CF8M 2507 1.4529 |
| 密封圈 | 丁晴橡膠(NBR) 三元乙丙橡膠（EPDM） 聚四氟乙烯（PTFE） |
| 閥桿 | 45# 1Cr13 |
| 填料 | O型圈 柔性石墨 |
【主要外形尺寸】
1.6MPa D341X-16 D341F-16 主要外形尺寸
| DN | L | H | H0 | A | B | D | D1 | D2 | n-d | 重量KG |
| 50 | 108 | 63 | 306 | 180 | 200 | 165 | 125 | 99 | 4-18 | 13 |
| 65 | 112 | 70 | 321 | 180 | 200 | 185 | 145 | 118 | 4-18 | 14 |
| 80 | 114 | 83 | 346 | 180 | 200 | 200 | 160 | 132 | 8-18 | 15.5 |
| 100 | 127 | 105 | 387 | 180 | 200 | 220 | 180 | 156 | 8-18 | 19.5 |
| 125 | 140 | 115 | 411 | 180 | 200 | 250 | 210 | 184 | 8-18 | 25.5 |
| 150 | 140 | 137 | 447 | 270 | 280 | 285 | 240 | 211 | 8-22 | 28.5 |
| 200 | 152 | 164 | 572 | 270 | 280 | 340 | 295 | 266 | 12-22 | 48 |
1.0MPa D341X-10 D341F-10 主要外形尺寸
| DN | L | H | H0 | A | B | D | D1 | D2 | n-d | 重量kg |
| 50 | 108 | 63 | 306 | 180 | 200 | 165 | 125 | 99 | 4-18 | 13 |
| 65 | 112 | 70 | 321 | 180 | 200 | 185 | 145 | 118 | 4-18 | 14 |
| 80 | 114 | 83 | 346 | 180 | 200 | 200 | 160 | 132 | 8-18 | 15.5 |
| 100 | 127 | 105 | 387 | 180 | 200 | 220 | 180 | 156 | 8-18 | 19.5 |
| 125 | 140 | 115 | 411 | 180 | 200 | 250 | 210 | 184 | 8-18 | 25.5 |
| 150 | 140 | 137 | 447 | 270 | 280 | 285 | 240 | 211 | 8-22 | 28.5 |
| 200 | 152 | 164 | 572 | 270 | 280 | 340 | 295 | 266 | 8-22 | 48 |
