Q41F美標法蘭球閥


單價 ￥800.00 / 個對比
銷量 暫無
瀏覽 512
發貨 浙江溫州市付款后3天內
庫存 100個起訂1個
品牌 日星閥門
產品型號： Q41F
適用介質： 水、油、汽
介質溫度： 0℃—120℃
過期 長期有效
更新 2017-02-11 14:50

聯系方式
加關注0

永嘉縣日星閥門有限公司

企業會員第9年
資料通過中國產業帶認證
保證金未繳納
  • 浙江-溫州市
  • 上次登錄 2016-12-17 •
  • 183418590@qq.com
  • 0577-67381255
  • 池炯汜 (先生)   經理
詳細說明

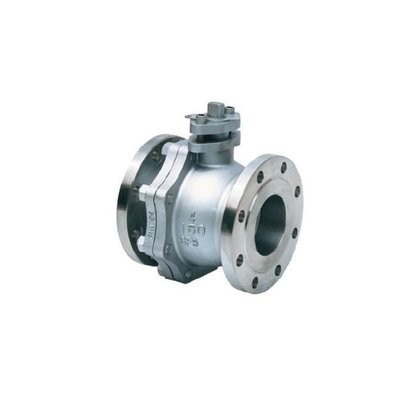

Q41F美標法蘭浮動球閥產品詳情

產品名稱：美標法蘭球閥

產品型號：Q41

公稱尺寸：1/2”-8”

公稱壓力：150Lb-600Lb 10K-40K

閥體材質：WCB、CF8、CF8M、CF3、CF3M







產品性能規范
公稱壓力(PN) 1.6 2.5 4.0 6.4
殼體試驗壓力 2.4 3.8 6.0 9.6
密封試驗(液) 1.8 2.8 4.4 7.0
密封試驗(氣) 0.5～0.7
適用介質 C　　　　　　　P 　　　　　　R　　
水、油品、蒸氣 　　硝酸類　　　　醋酸類　　　
適用溫度 ≤200℃

主要零件材料
名稱 WCB類 　CF8類 CF3類 CF8M類 CF3M類
閥體左體 A216-WCB A315-CF8 A35-CF3 A351-CF8M A351-CF3M
球體 B2-B8 A105-1025 A182-F304L A182-F304L A132-F316 A182-F316L
B8以上 A216-WCB A351-CF8M A351-CF3 A351-CF8M A351-CF3M
閥桿 A182-F6a A182-F304 A182-F304L A182-F336 A182-F316L
閥座 PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
閥座支承圈 A105-1025 A182-F304 A182-F304L A182-F316 A182-F316L
彈簧   3yc-7/17-49H
O形圈 NBR 氟橡膠
螺柱 A193-B7 A193-B8
螺母 A194-2H A194-8

10K主要連接尺寸及重量
尺寸 inch 1/2 3/4 1 1-1/2 2 2-1/2 3 4 5 6 8 10
DN 15 20 25 40 50 65 80 100 125 150 200 250
L mm 108 117 127 165 178 190 203 229 356 394 457 533
H mm 59 63 75 97 107 142 152 178 252 272 342 345
W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500
重量 kg 2.3 3.0 4.5 7.0 9.5 15.0 19.0 33.0 58.0 93.0 160.0 200.0



20K主要連接尺寸及重量
尺寸 inch 1/2 3/4 1 1-1/2 2 2-1/2 3 4 5 6 8 10
DN 15 20 25 40 50 65 80 100 125 150 200 250
L mm 140 152 165 190 216 241 283 305 381 403 502 568
H mm 59 63 75 97 107 142 152 178 252 272 342 345
W mm 130 130 160 230 230 400 400 700 1100 1100 1500 1500
重量 kg 2.5 3.5 5.5 10.5 14.5 23.5 30.0 55.0 81.0 118.0 200.0 250.0

150Lb外形尺寸和連接尺寸
公稱通徑NPS 單位 L D T G C n-φd W H
in mm
1/2 15 mm 108 89 12 35 60.5 4-15 115 72
in 4.25 3.5 0.47 1.38 2.38 4-0.59 4.53 28.3
3/4 20 mm 117 98 12 43 70 4-15 115 76
in 4.61 3.86 0.47 1.69 2.76 4-0.59 4.53 29.9
1 25 mm 127 108 12 51 79.5 4-15 150 92
in 5 4.25 0.47 2 3.13 4-0.59 5.9 3.62
11/2 40 mm 165 127 14.3 73 98.5 4-16 200 123
in 6.5 5 0.56 2.88 3.88 4-0.62 7.87 4.84
2 50 mm 178 152 15.9 92 120.5 4-19 200 132
in 7 6.00 0.625 3.62 4.75 4-0.75 7.87 5.20
21/2 65 mm 190 178 17.5 105 139.5 4-19 320 164
in 7.5 7 0.69 4.12 5.5. 4-0.75 12.6 6.45
3 80 mm 203 190 19.1 127 152.4 4-19 320 173
in 8 7.50 0.75 5 6 4-0.75 12.6 6.8
4 100 mm 229 229 23.9 157 190.5 8-19 450 210
in 9 9 0.94 6.19 7.5 8-0.75 17.72 8.26
6 150 mm 394 279 26 216 241.5 8-22 8000 288
in 15.5 10.98 1.02 8.5 9.50 8-0.88 31.5 1.34
8 200 mm 457 343 29 270 298.5 8-22 1120 374
in 18.00 13.50 1.12 10.62 11.75 8-0.88 44.10 14.72
10 250 mm 533 406 31 324 362 12-25 1420 366
in 20.98 16 1.2 12.75 14.75 12-1 55.12 14.40
12 300 mm 610 483 32 381 432 12-25 1420 412
in 24 19 1.26 15 17 12-1 55.12 16.22
