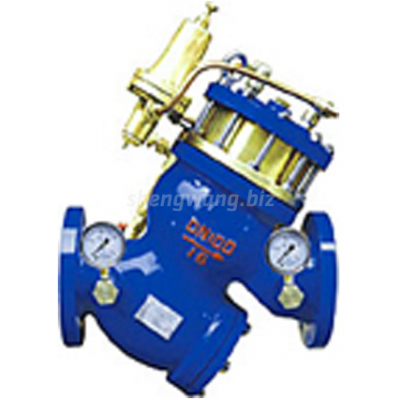

供應 YQ98001型過濾活塞式可調減壓閥水力控制閥

單價	面議對比
詢價	暫無
瀏覽	237
發貨	浙江溫州市付款后3天內
品牌	衛博閥門
產品型號	YQ98001
過期	長期有效
更新	2017-02-11 14:53

聯系方式

加關注0

永嘉衛博閥門廠

企業會員第9年

資料通過中國產業帶認證

保證金未繳納

浙江-溫州市
上次登錄 2016-12-14 •
0577-67956018
胡衛紅 (先生)

進入主頁更多產品

詳細說明

YQ98001型過濾活塞式可調減壓閥介紹

　　YQ98001型過濾活塞式可調減壓閥從性能上講是一種流體控制設備，主要控制其開、閉及其開度從而達到通、斷及控制其流量、壓力的作用。過濾活塞式可調式減壓閥此基礎上，利用液壓傳動原理來控制閥的啟、閉及開度。而達到閥門性能上的要求，并利用管道中的流體作為液壓傳動介質，而不需要獨立的液壓泵站，既節約設備的投資，又節約能源，也能達到自動控制的目的。

YQ98001型過濾活塞式可調減壓閥特點

　　1、閥體采用流線型的Y型寬閥體結構，因而具有壓力損失小、力量大(比現有一般腰鼓形閥體的控制閥流量增加25%)且抗汽蝕能力強、減低噪音。

　　2、液壓缸式活塞傳動，動作平穩可靠。動作時有緩沖作用，因此噪音很小?？朔∧な揭驂毫?、流量急劇變化而產生振動，噪音大及薄膜容易破損的缺點。

　　3、方便實用的傳動密封機構，整個機構具有傳動、導向、密封三大功能，而且與閥體各自獨立。使用時閥體裝在管網中。也可將整個機構拆下，因此維修及更換零配件十分方便。本閥設計有三處定位導向機構。即活塞、閥桿、導向架，能保證閥門開閉時更加準確、可靠，克服其他閥門一點定位而引起不穩定的確定?；钊捎脴?biāo)準件雙Y型自密封原理橡膠圈，使密封安全可靠。機構內設置有彈簧能防止流體壓力流量的急劇變化時所產生的振動，并在無流量時自動關閉閥門，防止介質倒流。液壓缸具有緩沖作用，減少水沖擊壓力即(水錘)對管網的影響。

　　4、根據《建筑給排水設計規范》中有關規定，控制閥前要安裝過濾器，并應便于排污的要求。YQ9800型水力控制閥將控制閥和過濾器合理地結合在一起，且結構長度比一般情況下縮短了45%。以DN100為例，YQ9800型活塞式帶過濾控制閥長度為415mm，而一般情況下的控制閥加過濾器總長為720mm?？梢娧bYQ9800型水力控制閥DN100要比裝一般控制閥和過濾器在長度上縮短300mm且重量上輕20%。而且管網上少了一個接頭，減少了投資成本。

　　5、YQ9800型多功能過濾活塞式水力控制閥在主閥不變的情況下，可以根據管網中不同的要求，附上合控制系統就可以滿足管網中不同的需求，如可調減閥、安全泄壓閥、遙控浮球閥、緩閉止回閥、電動浮球閥、多功能水泵控控制閥、流量控制閥等。并且可以實現自控、電控、遙控、及控制其開閉的時 間和速度。達到一閥多用的作用，為現代的水系統工程，石油等工業領域提供理想的流體控制裝置。

YQ98001型過濾活塞式可調減壓閥零件材料

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼、不銹鋼
閥座	錫青銅、不銹鋼
閥瓣	碳鋼、不銹鋼+丁腈橡膠
閥桿	鋁青鋼、鉻不銹鋼
活塞	鉻不銹鋼+丁腈橡膠
過濾網	不銹鋼
彈簧	不銹鋼

YQ98001型過濾活塞式可調減壓閥性能參數

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	調壓范圍(MPa)	緩閉時間(S)	最低動作壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	0.09-0.8	3-60 (可調)	≥0.07	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

YQ98001型過濾活塞式可調減壓閥外形尺寸

公稱通徑	尺寸(公稱壓力PN=1.6、2.5MPa)
DN	L	H	D	K	N-φ	H1	H2
40	270	400	150	110	φ18X4	155	236
50	270	400	160	125	φ18X4	155	236
65	290	410	185	145	φ18X4	165	250
80	360	425	200	160	φ18X8	180	280
100	400	460	220	180	$18X8	21O	310
125	470	550	250	210	φ18X8	240	370
150	535	610	285	240	φ23X8	260	413
200	670	772	340	295	φ23X12	330	51O
250	780	935	405	355	φ27X12	410	568
300	895	1000	460	410	φ27X12	485	1075
350	1000	920	520	470	φ27X12	260	不帶過濾器
400	1120	1145	580	525	φ27X12	290	不帶過濾器
