一、CDLF不銹鋼多級泵產品概述：

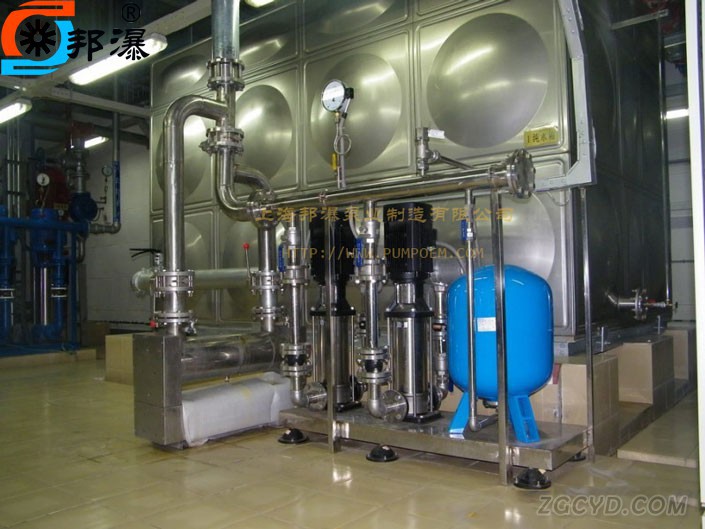

CDL/CDLF不銹鋼多級離心泵是根據ISG型離心泵及GDL型立式多級離心泵的優點設計而成的。外套用優質不銹鋼，軸封用耐磨機械密封，無泄漏，使用壽命長。以水力平衡解決軸向力，因而運轉平穩、低噪音、占地面積小、裝修方便。該系列輕型多級不銹鋼離心泵是最新泵型，完全能滿足無塔式供水、箱泵一體化智能供水、無負壓供水設備、高層建筑、深井礦等的給排水及消防設施需要，是廣大行業冷熱水或一般介質、理化性質類似水等液體輸送的最佳泵型。

耐酸多級離心泵,多級泵廠家,CDL不銹鋼多級泵,多級泵價格

二、CDLF不銹鋼多級泵性能參數

CDLF多級泵型號	配用電機 (kw)	Q (m3/h)	1	1.2	1.6	2.0	2.4	2.8	3.2	3.5
CDL2-20	0.37	H (m)	18	17	16	15	13	12	10	8
CDL2-30	0.37		27	26	24	22	20	18	15	12
CDL2-40	0.55		36	35	33	30	26	24	20	16
CDL2-50	0.55		45	43	40	37	33	30	24	20
CDL2-60	0.75		53	52	50	45	40	36	30	24
CDL2-70	0.75		63	61	57	52	47	41	35	28
CDL2-90	1.1		80	78	73	67	61	54	45	37
CDL2-110	1.1		98	95	89	82	73	64	54	44
CDL2-130	1.5		116	114	106	98	89	78	65	52
CDL2-150	1.5		134	130	123	112	100	90	73	60
CDL2-180	2.2		161	157	148	136	121	108	91	76
CDL2-220	2.2		197	192	180	165	148	130	110	90
CDL2-260	3.0		232	228	214	198	179	158	130	110



三、不銹鋼多級沖壓泵最小進口壓力：

如果泵中的壓力低于輸送液體的蒸汽壓力，可能發生氣蝕，為避免氣蝕，確保泵進口側有一最小壓力，量大吸程H[m]可按下式計算：

●H=pbX10.2-NPSH-Hf-Hv-Hs

●pb=大氣壓力[bar]

(大氣壓力可設定為1bar)

在閉式系統中，pb為系統壓力[bar]

●NPSH=凈正吸頭[m]

(可從NPSH曲線上泵可能的最大流量出讀取)

●Hf=入口的管路損失[m]

●Hv=蒸汽壓力[m]

●Hs=安全余量=最小0.5m水頭

如計算所得H為正值，泵可在最大吸程H情況下運行。

如計算所得H為負值，必須有一最小進口壓力為H的水頭。





四、CDLF多級泵檢查轉動方向：

合上電源，觀察旋轉方向 (看風扇), 正確的轉動方向應如泵頭上箭頭所示，即從電機驅動端看，泵應該以逆時針方向轉動。


耐酸多級離心泵,多級泵廠家,CDL不銹鋼多級泵,多級泵價格





五、CDLF不銹鋼多級泵性能參數

CDLF多級泵型號	配用電機 (kw)	Q (m3/h)	1	1.2	1.6	2.0	2.4	2.8	3.2	3.5
CDL2-20	0.37	H (m)	18	17	16	15	13	12	10	8
CDL2-30	0.37		27	26	24	22	20	18	15	12
CDL2-40	0.55		36	35	33	30	26	24	20	16
CDL2-50	0.55		45	43	40	37	33	30	24	20
CDL2-60	0.75		53	52	50	45	40	36	30	24
CDL2-70	0.75		63	61	57	52	47	41	35	28
CDL2-90	1.1		80	78	73	67	61	54	45	37
CDL2-110	1.1		98	95	89	82	73	64	54	44
CDL2-130	1.5		116	114	106	98	89	78	65	52
CDL2-150	1.5		134	130	123	112	100	90	73	60
CDL2-180	2.2		161	157	148	136	121	108	91	76
CDL2-220	2.2		197	192	180	165	148	130	110	90
CDL2-260	3.0		232	228	214	198	179	158	130	110

CDL4/CDLF4型性能參數表

CDLF多級泵型號	配用電機 (kw)	Q (m3/h)	1.5	2.0	3.0	4.0	5.0	6.0	7.0	8.0
CDL4-20	0.37	H (m)	19	18	17	15	13	10	8	6
CDL4-30	0.55		28	27	26	24	20	18	13	10
CDL4-40	0.75		38	36	34	32	27	24	19	13
CDL4-50	1.1		47	45	43	40	34	31	23	17
CDL4-60	1.1		56	54	52	48	41	37	28	20
CDL4-80/7	1.5		66	63	61	56	48	43	33	24
CDL4-80	1.5		74	72	70	64	55	50	38	27
CDL4-100	2.2		96	90	87	81	71	62	48	34
CDL4-120	2.2		114	108	104	95	85	75	58	41
CDL4-160/4	3.0		136	126	122	112	101	89	68	48
CDL4-160	3.0		152	144	140	129	115	101	78	55
CDL4-190	4.0		183	171	168	153	137	122	93	67
CDL4-220	4.0		211	200	192	178	160	138	108	79





六、CDL多級離心泵裝配與拆卸：

CDL2.4泵

●把卡環套套在軸上，套上隔套、葉輪、葉輪隔套、導葉、支撐導葉等直到最后一個葉輪，然后裝上葉輪壓蓋、墊圈，旋緊螺母，注意支撐導葉的位置，級數低的泵，最后一個是支撐支葉，級數高的泵，支撐導葉相應增加，間隔位置應均勻，同時應套上支撐隔套和軸承。

●把導流器裝在進出水段和底座上，把裝好的部件裝在導流器上。

●進出水段上裝上0形圈、套上耐壓筒，裝上出水導葉。

●把已裝好0形圈、泵頭襯里、波形彈簧的泵頭套到耐壓筒上，擰緊底座上的四個拉桿螺母，注意不要一下擰緊一個螺母，而應對稱輪流擰緊。

●裝上機械密封并擰緊，裝好電機和聯軸器，旋上聯軸器上的螺釘 (不擰緊), 把聯軸器包括泵軸往底座方向推到底，再往反方向移約1, 擰緊螺釘，.注意兩聯軸塊抱合平面的間隔應均勻。

●擰緊機械密封上的緊定螺釘，轉動聯軸器，軸應轉動靈活無卡滯、松索現象。泵的拆卸按上述相反步驟進行。







七、CDL立式不銹鋼多級沖壓泵電氣聯接：

在拆下電機接線盒蓋以及拆卸泵之前，必須確保電源已被切斷。

●電氣線路的聯接必須由具有資格證書的電工來操作。

●弄清電動機與所用的電源是否相配。電機引接線必須按貽在接線盒上的接線圖和電機銘牌的規定與電源相連。

●電機必須和一個快捷、有效的電機起動器相連，保證電機不受缺相、電壓不穩和過載的損害。泵的電機應有可靠接地措施。
