陶瓷絕緣功率型線繞電阻，常被人稱作水泥電阻。它廣泛應用于計算機，電視機，儀器，儀表，音響之中。
水泥電阻器

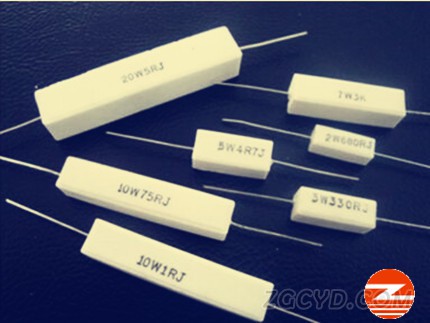

采用電阻絲繞制，一般功率大，外形尺寸也較大。因此，從它的外形結合功率及型號可以很容易判別出來。功率上它分為2W，3W，5W，7W，8W，10W，15W，30W，20W，40W等規格。常見型號為RX27-1型，RX27-3型(3A，3B，3C)，RX27-4(4V，4H)型，其外形如圖1-1型。
水泥電阻采用工業高頻電子陶瓷外殼，散熱好，具有優良的絕緣性能，其絕緣電阻可達100MR，同時具有優良的阻燃，防爆性。電阻絲選用康銅，錳銅，鎳鉻等合金材料，有較好穩定性和過負載能力。電阻絲同焊腳引線之間，采用壓接方式。在負載短路的情況下，可迅速在壓接處熔斷，對電路有保護功能。

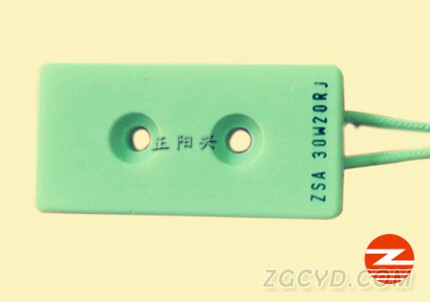

水泥電阻具有多種外形和安裝方式，可以直接安裝在印制線路板上，也可以利用金屬支架獨立安裝焊接。
在選用水泥電阻時，如在常溫下工作，功率大小可用下式來決定：UXI=P;如在特殊環境下工作，電阻功率小應根據圖所示曲線來和選擇。倘若電阻功率較大或散熱條件較差，宜選用引腳長的水泥電阻;也可利用金屬支架把水泥電阻固定在合適的位置上，另用導線把水泥電阻連接到電路中。
