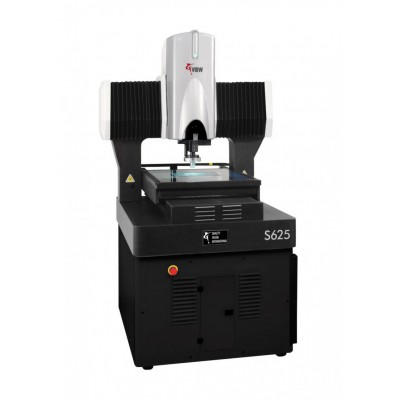

Summit450/600/800 參數介紹： |
XY 精度: E2=(2.0+4L/1000)um (E2=(1.5+5L/1000)um 高分辨率刻度尺)
Z 線性精度: E1=(1.8+5L/1000)um (E1=(1.4+5L/1000)um TTL激光及可選5X鏡頭)
|
英制單位 |
公制單位 |
||||||
|
測量范圍(Summit 450) |
18" X18"X6" |
450x450x150mm |
|||||
|
測量范圍(Summit 600) |
18" X24"X6" |
450x600x150mm |
|||||
|
測量范圍(Summit 800) |
30" X31"X6" |
760x800x150mm |
|||||
|
尺寸(Summit 450/600) |
40" X65X76" |
1016X1650x1930mm |
|||||
|
尺寸(Summit 800) |
56" X74.2X76" |
1422X1884X1930mm |
|||||
|
負載能力 |
50kg |
||||||
|
分辨率 |
0.1um (可選 0.04umX-Y) |
||||||
|
光學 |
雙重放大 (物鏡X) |
||||||
|
低 |
0.8 |
1.0 |
2.5 |
5.0 |
10.0 |
25.0 |
|
|
高 |
3.2 |
4.0 |
10.0 |
20.0 |
40.0 |
100.0 |
|
|
標準物鏡 |
2.5X |
||||||
|
可選物鏡 |
0.8X,1.0X,5X,10X |
||||||
|
照明 |
LED 背光,LED 同軸面光 |
||||||
|
可選特征 |
多色可編程環形光源 |
||||||
|
Ronchi 柵格自動聚焦 |
|||||||
|
TTL激光 |
|||||||
|
光譜探針 |
|||||||
|
旋轉工作臺 |
|||||||
|
兆像素?cái)?shù)碼相機 |
|||||||
|
高速測量和連續圖像獲取 |
|||||||
特征：
- 測量范圍：450 x 450 x 150 mm或 450 x 600 x150 mm
- 50公斤承載力
- 亞微米的光柵尺分辨率
- 平臺移動速度X-Y:200 mm/秒; Z:100 mm/秒
- 可選的X-Y無阻力線性馬達驅動，平臺速度400 mm/秒
- 誤差映射：在XY平面非線性二維糾錯
- 雙重放大光學系統，固定鏡頭，內部放大1-4倍
- 可編程LED平臺背光及同軸表面光照明
- 可編程多色（紅、藍、綠、復合白色）環形燈(PRL)選項
- TTL激光選項，具有自動聚焦和掃描功能
- 三角和共焦激光位移傳感器選項
- SpectraProbeTM 高分辨率彩色傳感器選項
- 先進的圖像處理性能，快速、精確、穩健
- 雙通道，數字式，1.4兆像素的單色相機; 4:1的比例
- 次像素精度： 1/10 - 1/50 pixel
- 獨立的Anthro Cart Operator工作站，90 x 90 x128 cm;40kg
- 可選配一體式可調節高度的工作站活動臂及平臺，上可放置平板顯示器、鍵盤鼠標及周邊設備
- 強大的測量軟件和數據分析工具可供選擇
- 平均無故障工作時間 MTBF ≥ 8,000 小時
Summit的應用范圍包括：
半導體/電子
PCB板與Stencil
光罩
引線框，引線接合，柔性線路板，連接器
SMT元件貼裝
錫膏/環氧數脂膠點
芯片載體和托盒
噴墨打印機墨盒
數據存儲
磁盤介質基板
滑塊和懸臂組(HGA)
Wafer carriers and row bar pallets
精密注塑和機加工件
模具和刀具
醫療設備
燃料噴射部件
手表組件
Summit系統非常適用于測量有較高精度需求的大型部件，比如錫膏印刷屏模具、印刷電路板、柔性電路以及微蝕刻部件
summit系統測量范圍大，精度高，450/600可以選擇伺服馬達驅動平臺，也可以是線性馬達驅動平臺。summit800采用高精度滾珠螺桿和伺服馬達驅動系統
summit系統適用于對精度要求高的尺寸測量，如錫膏模板和屏幕，工藝品，印刷電路板，電路電線，微蝕刻部件。
Summit 可選TTL 段差補償激光，方便靈活測量Z軸
Summit 可選光譜探針，提供亞微米Z軸測量分辨率。
