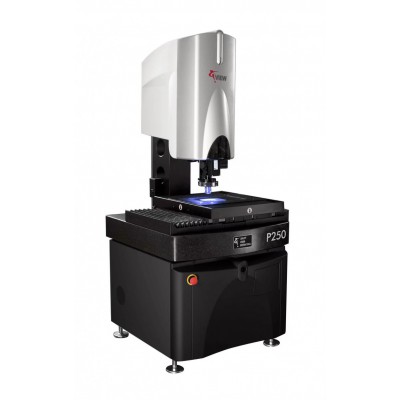

VIEW Pinnacle 250影像測量儀有著fei凡的精度和生產率，優和異的MTBF性能，以及在同類型自動測量系統中低的購置成本。其獨T的可編程多色環形燈(PRL)選項運用紅、綠、藍、白LED照明，可輕松應對最苛刻的應用。新型的直性運動控制技術造就了運行速度快、可靠的免維護平臺，滿足從無塵室到工廠車間的生產環境中，大容量、高性能的操作。

可選的軟件包增強系統的通用性：

l   CAD 導入(DXF/IGES) 軟件

l   形狀擬合和分析軟件

l   離線編程軟件

l   QC-Calc Statistical Process Control (SPC) 實時分析和報告軟件

        Elements CAD To Measure測量軟件

特征：

- 測量范圍：250 x 150 x 100 mm

- 25公斤承載力

- 亞微米的光柵尺分辨率

- X-Y無阻力線性馬達驅動，平臺速度400 mm/秒

- Z軸DC伺服回轉馬達驅動，100 mm/秒

- 誤差映射：在XY平面非線性二維糾錯

- 雙重放大光學系統，固定鏡頭，內部放大1-4倍

- 可編程LED平臺背光及同軸表面光照明

- 可編程多色環形燈(PRL)選項

- TTL激光選項，具有自動聚焦和掃描功能

- SpectraProbeTM  高分辨率彩色傳感器選項

- 好的圖像處理性能，快速、精確、穩健

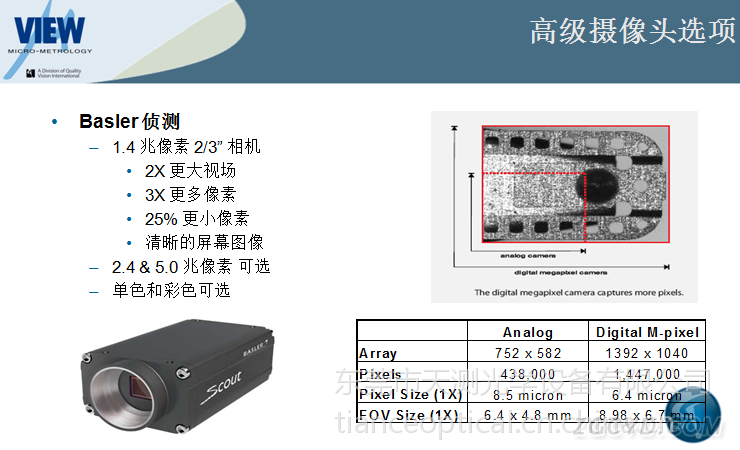

- 雙通道，數字式，1.4兆像素的單色相機； 4:1的比例

- 次像素精度： 1/10 - 1/50 pixel

- 獨立的Anthro Cart Operator工作站

- 強大的測量軟件和數據分析工具可供選擇

- 平均無故障工作時間 MTBF  8,000 小時

Pinnacle 的應用范圍包括：
半導體/電子

 BGA, BGA, CSP, 倒裝芯片, MCM, bump-on-die

引線框，引線接合，柔性線路板，連接器

SMT元件貼裝

錫膏/環氧數脂膠點

芯片載體和托盒

噴墨打印機墨盒

光纖組件和MEMs

數據存儲

懸置件

滑塊和懸臂組(HGA)

磁盤介質基板

精密注塑和機加工件
       模具和刀具
       醫療設備
       燃料噴射部件
       手表組件
