DC50C系列

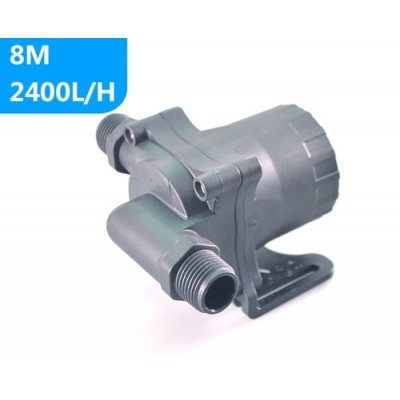

外觀圖
參數規格
|
序號 |
類別 |
規格 |
|
1 |
泵體尺寸及重量 |
100.5mmx95.5mmx69.6mm;480g |
|
2 |
水泵出水口外徑 |
20mm螺紋（1/2英寸螺紋） |
|
3 |
水泵進水口外徑 |
20mm螺紋（1/2英寸螺紋） |
|
4 |
驅動方式 |
無刷直流磁力隔離（三相無傳感器程序驅動） |
|
5 |
水泵殼體材料 |
PA66+30%GF (可更換) |
|
6 |
使用方式 |
可長時間連續運轉 |
|
7 |
使用介質 |
水，油，以及其他酸堿溶液 |
|
8 |
最大工作溫度 |
60℃【兩相/T系列】或者100℃【三相/S或A系列】 |
|
9 |
功耗 |
2.5W~45.6W【兩相】；2.5W~86.4W【三相】 |
|
10 |
額定電壓 |
12Vdc或24Vdc |
|
11 |
使用電壓 |
5Vdc ~ 14Vdc（最大）或5Vdc ~ 26Vdc（最大） |
|
12 |
最大負載電流 |
2.0A【兩相】or 3.8A【三相】 |
|
13 |
最大流量 |
32L/MIN【兩相】;40L/MIN【三相】 |
|
14 |
最大靜態揚程 |
4M【兩相】;8M【三相】 |
|
15 |
噪音 |
<40dB （1M距離） |
|
16 |
防水等級 |
IP68(可潛水安裝) |
|
17 |
壽命 |
大于30000小時 |
|
18 |
供電方式 |
太陽能板，蓄電池，適配器，電源模塊 |
|
19 |
保護功能（選配） |
可選配缺水保護、空轉保護、堵轉保護、卡死保護 |
|
20 |
調速功能（調功率）（選配） |
可選配PWM調速，0~5V模擬信號調速，電位器調速 |
|
21 |
速度反饋（選配） |
脈沖信號， 水泵的實際轉速為脈沖信號頻率的30倍 |
|
22 |
水泵特點 |
1、體積小，效率高，壽命長，噪音低； 2、陶瓷軸芯，碳纖維石墨軸套超級耐磨； 3、死亡率低于0.5% 4、無碳刷無磨損，采用電子換向，三相直流水泵采用智能程序驅 動，軟啟動無沖擊，自帶保護功能； 5、軟啟動可直接連接太陽能板供電； 6、采用耐高溫材料，三相水泵可浸泡100度開水長期運轉； 7、水電隔離，環氧樹脂灌封，完全防水，防漏電； |

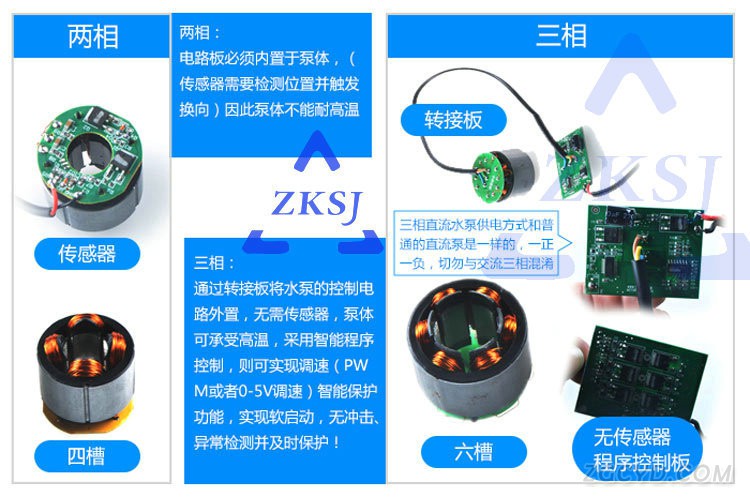

水泵內部結構特點
參數表(僅供參考，水泵24V揚程調制范圍3~5M，12V揚程,范圍2-3.5M)
|
型號 |
電壓 |
最大負載電流 |
最大揚程 |
最大流量 |
最大功耗 |
|
V (dc) |
A |
m |
L/H |
W |
|
|
DC50C-1230T |
12 |
2.0 |
3.0 |
1680 |
24 |
|
DC50C-1230S |
|||||
|
DC50C-1230A |
|||||
|
DC50C-1260S |
12 |
4.5 |
6.0 |
2100 |
54 |
|
DC50C-1260A |
|||||
|
DC50C-2440T |
24 |
2.0 |
4.0 |
1920 |
48 |
|
DC50C-2440S |
|||||
|
DC50C-2440A |
|||||
|
DC50C-2480S |
24 |
3.60 |
8.0 |
2400 |
86.4 |
|
DC50C-2480A |
|||||
|
選型注意事項 |
|
||||

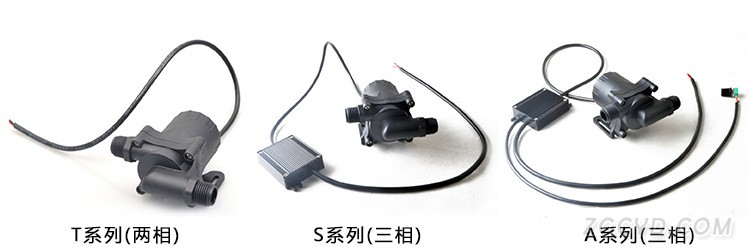

兩相直流水泵與三相直流水泵（無傳感器智能）的區別
|
兩相（T系列） |
傳感器驅動，電路板必須內置，無法通過智能方式調速啟動有沖擊 |
|
三相（S/A系列） |
直流三相指的是無傳感器智能驅動，電路板可外置（泵體可以耐高溫）。 可調速（PWM、0~5V模擬信號、電位器調速）【選配】 堵轉及反接保護，過壓過流保護，過溫保護 軟啟動,啟動電流低，無沖擊，特別適用于太陽能板直接供電 |

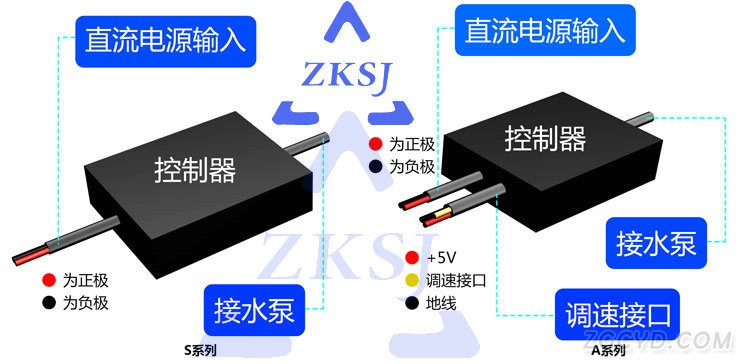

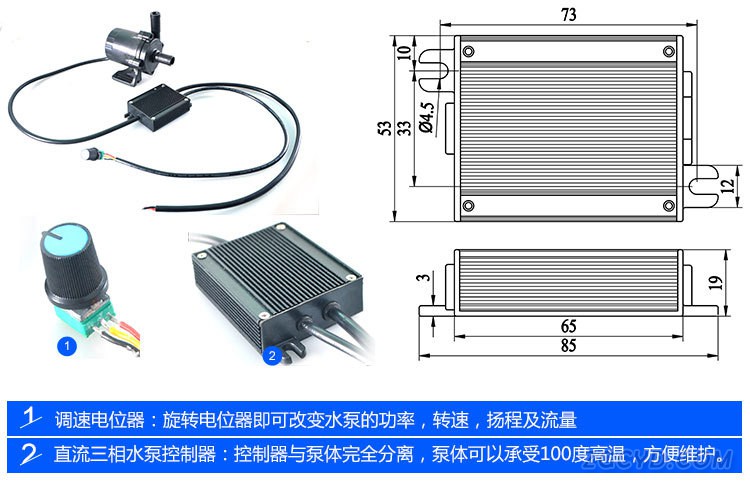

三相直流水泵接線圖解
位器調速接線方法：（非調速水泵沒有引出調速信號線）
調速接口中的紅線為正5V，黃色線為調速信號線，黑線為地線，紅色和黑色線分別接電位器的兩端，黃線接電位器的中間，
這樣旋動電位器可使黃線的電壓在0-5V之間滑動，從而采用電位器實現了0 -5V之間的調速。切勿將紅線和黑線碰到一起，這樣
容易導致電路板燒壞，電位器調速和VR(0-5V)調速是一樣的，如果采用VR調速則只需要將電位器取下，按照VR調速方法接線即可。
PWM或者模擬信號VR（0-5V）調速的接線方法：
PWM(50-800HZ信號幅值為5v)或者模擬信號（0-5V）調速只需要將調速接口中的黃色線接到外界控制系統的調速信號
發生端口（PWM或者0-5V），黑線接到系統地線，紅線懸空即可。

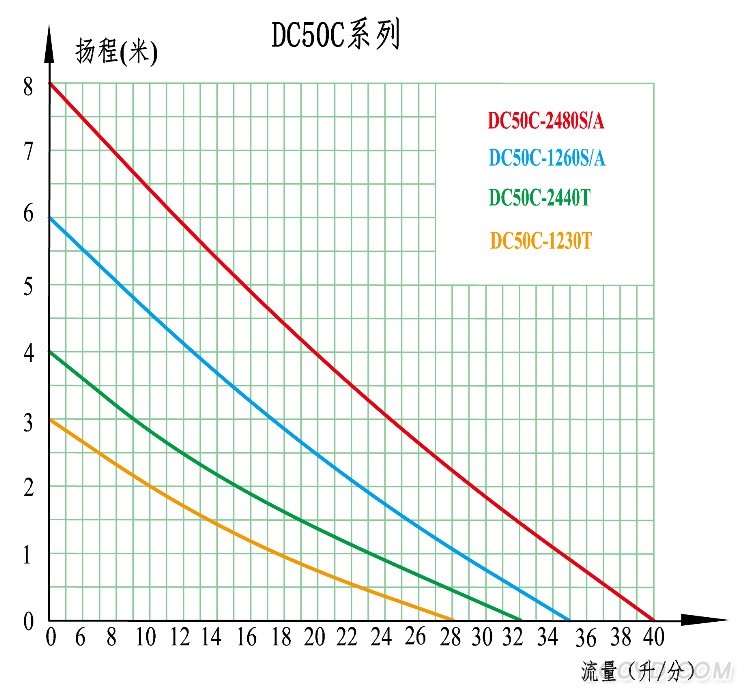

流量-揚程曲線圖

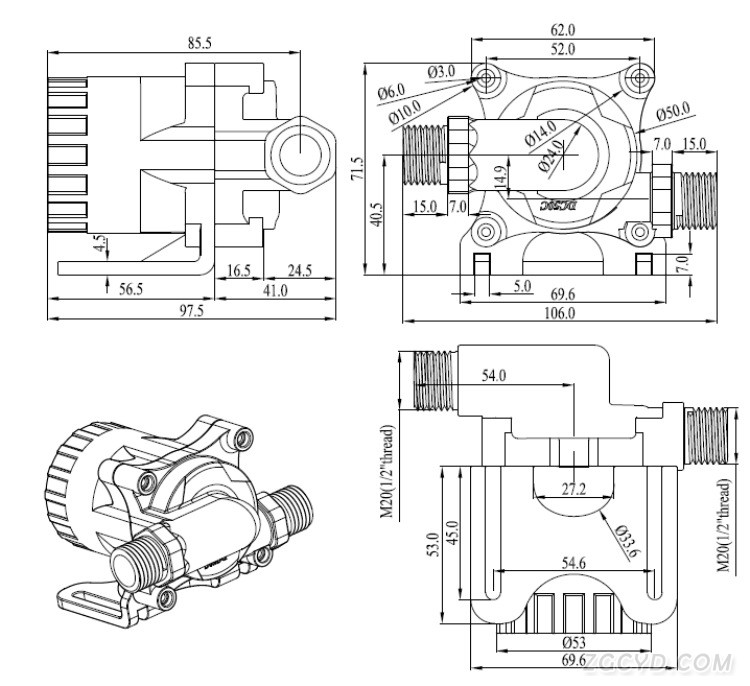

尺寸圖
產品細節圖
應用范圍：
電動汽車散熱系統，自動化設備水循環，水制冷等電器,飲水機，衛浴產品，碎紙機，無土栽培，水暖床墊，空調抽水，水族魚缸，桌面工藝品，足浴盆，水暖床墊，熱水器，電腦水冷，水冷風扇，醫療器械，制藥系統，化工，循環系統，冷卻散熱系統，制冷系統，水冷空調，水冷風扇，移動洗澡機，太陽能噴泉，太陽能循環系統，家庭增壓系統，別墅供水系統，小型灌溉系統,水處理系統，小型供水系統，汽車循環系統，汽車加熱系統，機床，家用電器，廚房電器,衛浴產品，熱水循環系統

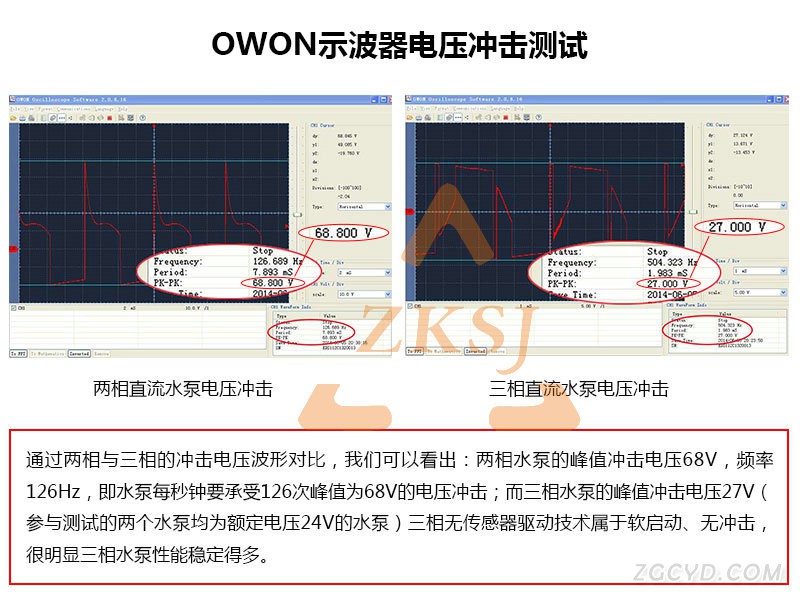

產品檢驗

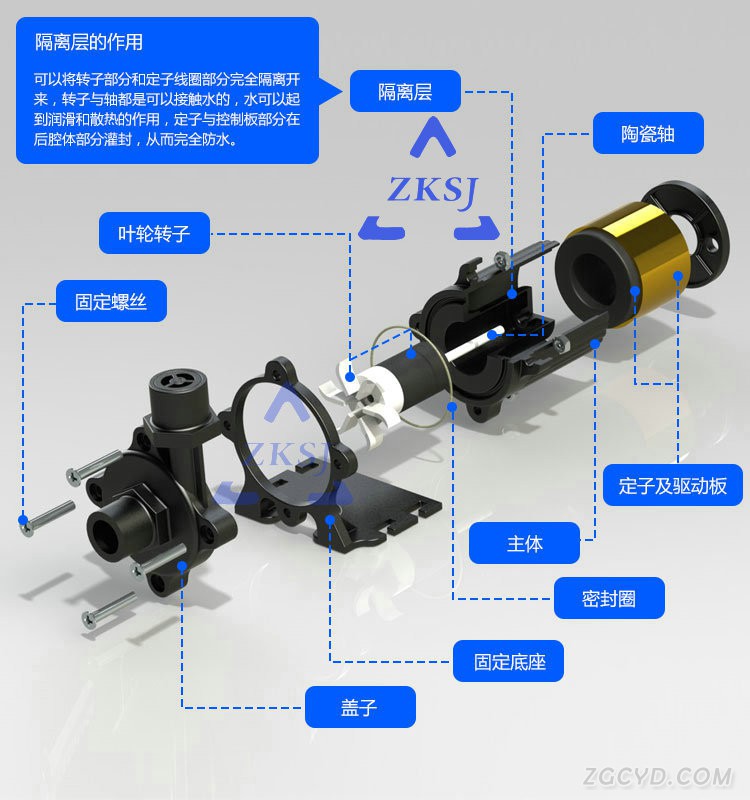

產品爆炸圖

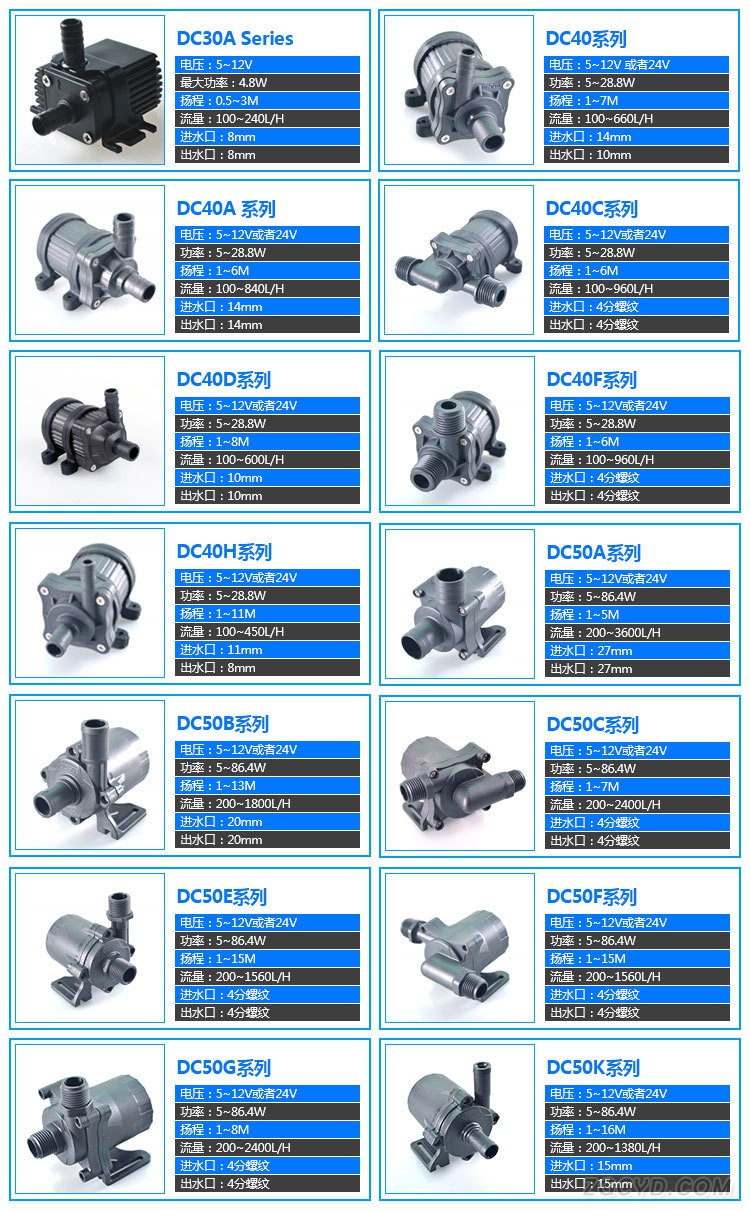

選型指南
|
型號 |
電壓(DC) |
電流范圍 |
最大揚程 |
最大流量 |
進水口徑 |
出水口徑 |
調速 |
空轉/卡死保護 |
|
DC30A |
5~12V |
0.1~0.35A |
3m |
4L/MIN |
8mm |
8mm |
定做 |
選配 |
|
DC40 |
6~24V |
0.15~1.2A |
8m |
11L/MIN |
14mm |
10mm |
PWM/0~5V/手動 |
選配 |
|
DC40A |
6~24V |
0.15~1.2A |
6m |
14L/MIN |
14mm |
14mm |
PWM/0~5V/手動 |
選配 |
|
DC40C |
6~24V |
0.15~1.2A |
6m |
15L/MIN |
4分螺紋 |
4分螺紋 |
PWM/0~5V/手動 |
選配 |
|
DC40D |
6~24V |
0.15~1.2A |
8m |
10L/MIN |
10mm |
10mm |
PWM/0~5V/手動 |
選配 |
|
DC40F |
6~24V |
0.15~1.2A |
6m |
16L/MIN |
4分螺紋 |
4分螺紋 |
PWM/0~5V/手動 |
選配 |
|
DC40H |
6~24V |
0.15~1.2A |
11m |
7.5L/MIN |
11mm |
8mm |
PWM/0~5V/手動 |
選配 |
|
DC50 |
6~24V |
0.15~3.8A |
7m |
44L/MIN |
22mm |
22mm |
PWM/0~5V/手動 |
選配 |
|
DC50A |
6~24V |
0.15~3.8A |
5m |
60L/MIN |
27mm |
27mm |
PWM/0~5V/手動 |
選配 |
|
DC50B |
6~24V |
0.15~3.8A |
13m |
30L/MIN |
20mm |
20mm |
PWM/0~5V/手動 |
選配 |
|
DC50C |
6~24V |
0.15~3.8A |
8m |
42L/MIN |
4分螺紋 |
4分螺紋 |
PWM/0~5V/手動 |
選配 |
|
DC50D |
6~24V |
0.15~3.8A |
8m |
42L/MIN |
20mm |
20mm |
PWM/0~5V/手動 |
選配 |
|
DC50E |
6~24V |
0.15~3.8A |
15m |
25L/MIN |
4分螺紋 |
4分螺紋 |
PWM/0~5V/手動 |
選配 |
|
DC50F |
6~24V |
0.15~3.8A |
15m |
25L/MIN |
4分螺紋 |
4分螺紋 |
PWM/0~5V/手動 |
選配 |
|
DC50G |
6~24V |
0.15~3.8A |
8m |
40L/MIN |
4分螺紋 |
4分螺紋 |
PWM/0~5V/手動 |
選配 |
|
DC50K |
6~24V |
0.15~3.8A |
16m |
23L/MIN |
14mm |
14mm |
PWM/0~5V/手動 |
選配 |
|
DC50W |
24V |
1~3.8A |
造浪 |
28000L/H |
潛水 |
58mm |
變頻調速控制 |
選配 |
|
DC50Q |
24V |
1~3.8A |
5m |
5000 L/H |
1寸螺紋 |
1寸螺紋 |
變頻調速控制 |
選配 |
|
DC60Q |
24V |
1~5A |
5m |
12000L/H |
1.2寸螺紋 |
1.2寸螺紋 |
變頻調速控制 |
選配 |
|
備注： 1、揚程流量范圍內的都可以定制。 2、進出水口尺寸，連接方式可開模定制。 3、調速方式可以定制，可定制控制系統，也可根據系統定制水泵。 4、工作溫度常規60度以內，可以定做100度的，詳情請查看相關系列具體信息。 5、可定做食品級水泵。 6、可定做靜音水泵。 詳細型號及參數請查詢中科世紀官網：http://www.smalldcpump.com |
||||||||

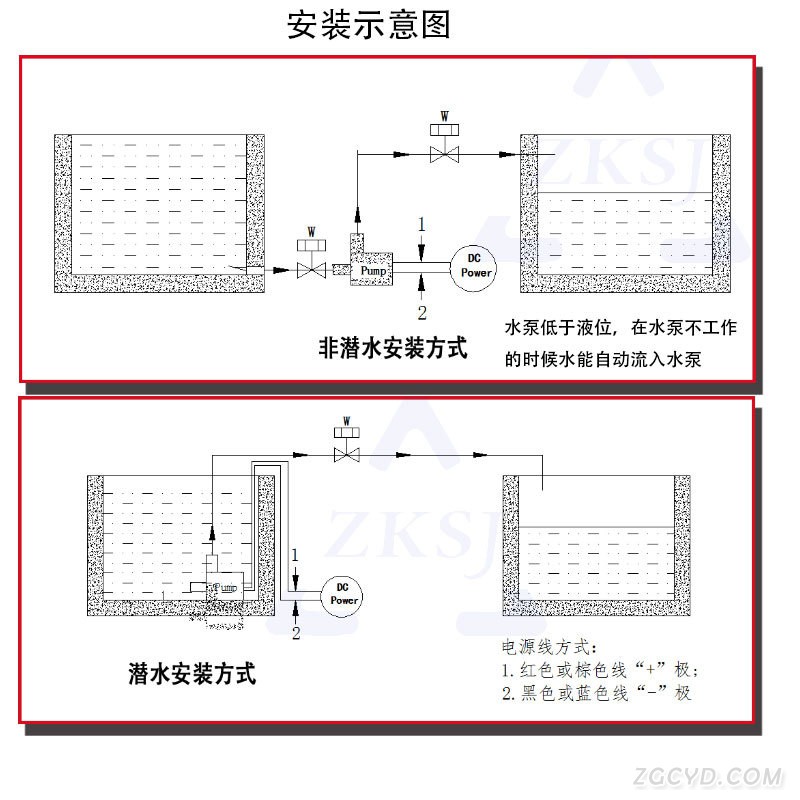

安裝方式
