型號 |
公稱壓力（MPa） |
實驗壓力（MPa） |
工作溫度 |
適用介質 |
|
|
密封試驗 |
強度試驗 |
||||
|
KTBD641Tc-6C |
0.6 |
0.76 |
0.9 |
-30~420°C |
荒煤氣、干灰 |
|
KTBD641Tc-10C |
1.0 |
1.15 |
1.5 |
||
二、原理

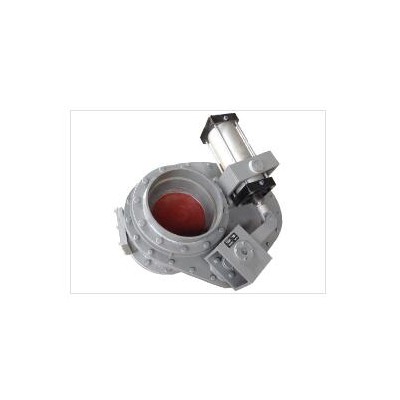

本閥門適合于垂直管道，水平安裝用閥。它是由一個旋轉氣缸、或擺動氣缸帶動閥軸，閥板通過花鍵與閥軸固定，閥板在氣缸的作用下旋轉。其剛上裝有信號反饋系統，輸出4-20MA電流信號給控制電腦。氣缸接受信號后順時針旋轉為開閥、逆時針旋轉關閥。當閥門打開后閥板藏于體腔內，免于被介質沖刷。閥體進料口裝有增韌ZTA陶瓷閥座，閥板上鑲嵌有與之配對的陶瓷密封圈，此對密封面通過磨床鏡面磨削達到有效密封。閥體流量內凡是與介質接觸部位鑲嵌有耐磨陶瓷。閥體獨特的流線結構設計，不存在堵灰死角。
三、性能特點
1、結構緊湊、占用空間小。
2、密封面采用耐磨陶瓷，使用壽命是普通閥門的6倍以上。
3、佩戴相應饋信號，自動化程度高。
4、耐高溫可達500°C。
5、流線型結構設計、不堵灰，更適用干灰場合。
四、外型和連接尺寸
a)(KTBD641Tc-6C)
|
公稱通徑 |
φ |
φ1 |
φ2 |
b |
N-φ |
L |
L1 |
L2 |
|
DN80 |
190 |
150 |
75 |
18 |
4-φ18 |
203 |
320 |
390 |
|
DN100 |
210 |
170 |
90 |
18 |
4-φ18 |
229 |
400 |
460 |
|
DN150 |
265 |
225 |
140 |
20 |
8-φ18 |
267 |
440 |
510 |
|
DN200 |
320 |
280 |
185 |
22 |
8-φ18 |
292 |
420 |
560 |
|
DN250 |
375 |
335 |
240 |
24 |
12-φ18 |
330 |
490 |
620 |
|
DN300 |
440 |
395 |
285 |
24 |
12-φ22 |
356 |
685 |
710 |
|
DN350 |
490 |
445 |
340 |
24 |
12-φ22 |
381 |
750 |
780 |
|
DN400 |
540 |
495 |
385 |
24 |
16-φ22 |
406 |
800 |
840 |
|
DN500 |
645 |
600 |
485 |
26 |
20-φ22 |
457 |
1150 |
960 |
|
DN600 |
755 |
705 |
585 |
30 |
20-φ26 |
508 |
1350 |
1060 |
b)(KTBD641Tc-10C)
|
公稱通徑 |
φ |
φ1 |
φ2 |
b |
N-φ |
L |
L1 |
L2 |
|
DN80 |
200 |
160 |
75 |
20 |
8-φ18 |
203 |
320 |
390 |
|
DN100 |
220 |
180 |
90 |
22 |
8-φ18 |
229 |
400 |
460 |
|
DN150 |
285 |
240 |
140 |
24 |
8-φ22 |
267 |
440 |
510 |
|
DN200 |
340 |
295 |
185 |
24 |
8-φ22 |
292 |
420 |
560 |
|
DN250 |
395 |
350 |
240 |
26 |
12-φ22 |
330 |
490 |
620 |
|
DN300 |
445 |
400 |
285 |
26 |
12-φ22 |
356 |
685 |
710 |
|
DN350 |
505 |
460 |
340 |
26 |
16-φ22 |
381 |
750 |
780 |
|
DN400 |
565 |
515 |
385 |
26 |
16-φ26 |
406 |
800 |
840 |
|
DN500 |
670 |
620 |
485 |
28 |
20-φ26 |
457 |
1150 |
960 |
|
DN600 |
780 |
725 |
585 |
34 |
20-φ30 |
508 |
1350 |
1060 |
