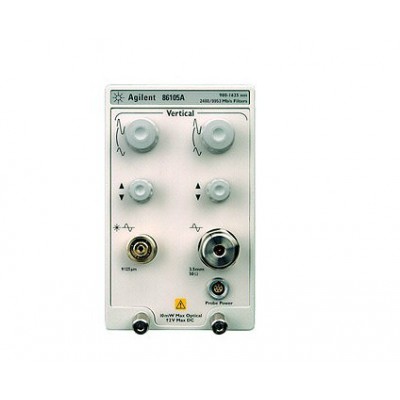

安捷倫 Agilent 86105A 20 GHz光模塊 / 20 GHz示波器電模塊

主要特性與技術指標-安捷倫 Agilent 86105A 示波器光電模塊

用于9/125光纖的20 GHz放大光通道

波長范圍：1000-1600 nm

典型rms噪聲：8 μW（12.4 GHz帶寬）、15 μW（20 GHz帶寬）

參考接收機功能（155 Mb/s、622 Mb/s、2.488 Gb/s、0.622/2.488 Gb/s或2.488/9.953 Gb/s）

使用3.5 mm陽頭輸入的20 GHz電通道

典型rms噪聲：0.25 mV（12.4 GHz帶寬）、0.5 mV（20 GHz帶寬）

zui大輸入信號：± 2 Vdc

兼容性-安捷倫 Agilent 86105A 示波器光電模塊

86100A/B/C Infiniium DCA/DCA-J主機

描述-安捷倫 Agilent 86105A 示波器光電模塊

安捷倫Agilent 86105A擁有兩個測量通道：一個光通道和一個電通道。每個通道都有兩種帶寬設置可供選擇。在12.4 GHz的低帶寬模式下，示波器具有J其出色的噪聲性能；而在20 GHz模式下，示波器可為高速信號提供更高的保真度。光通道還擁有一個可切換的濾波器，用于構成經過校準的SDH/SONET參考接收機。集成光通道摒棄了在使用外部接收機時所需要的信號失真電纜和連接器，可以較精確表征光波形，從而降低失配損耗的變化。此光通道在1310 nm和1550 nm的波長上經過校準，可較精確顯示光功率單元中接收到的光波形和信號平均功率測量結果。是德提供支持速率為155、622、2488或9953 Mb/s一致性測試的可切換濾波器。

電測量通道可用于測量支路電信號，評測收發信機測試中的接收機性能，使用是德各種外置光接收機進行的測量以及其他通用測量。
