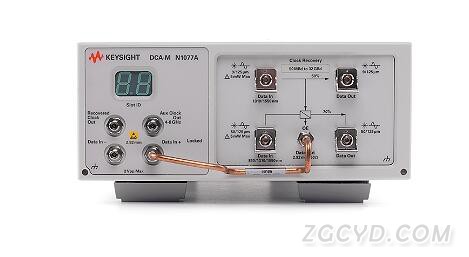

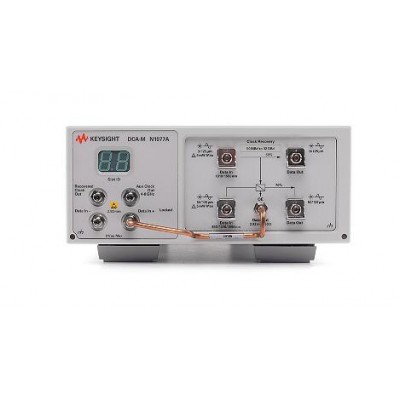

N1076A/N1077A 時鐘恢復儀器
電數據輸入（±） 選件 216 選件 232
數據速率輸入范圍 50 MBaud 至 16 GBaud 50 MBaud 至 32 GBaud
50 MBaud 至 16.4 GBaud（特征值） 50 MBaud 至 32.8 GBaud（特征值）
用以得到鎖定的最小輸入電平 30 mVpp（數據速率 ≤ 27 GBd）
35 mVpp（數據速率 > 27 GBd）
在 25.78125 Gbd 時為 25 mVpp（特征值）
輸入電壓電平（最小值/*大值） ± 2.2 Vpp *大值
最小跳變密度 20%
接口 差分或單端，交流耦合，50 Ω
連接器類型 2.92 mm（陰頭）
恢復的時鐘輸出 選件 216/232
時鐘輸出范圍 50 MHz 至 16 GHz
恢復時鐘隨機抖動 在 ≥ 2 Gbd 時*大值為 220 fs，在 16 GHz 時為 130 fs（特征值）
環路帶寬范圍 0.015 至 20 MHz
環路帶寬精度 ± 30%，特征值
時鐘恢復峰值范圍 最多 4 種設置（取決于環路帶寬）
跟蹤范圍（包括 SSC 跟蹤） ± 2500 ppm ± 0.25%，特征值
采集范圍 ± 5000 ppm，特征值
自動重新鎖定 支持
剩余擴展頻譜 在33 kHz 時為 –84 dB ± 3 dB，特征值
前面板的已恢復時鐘的幅度 在 5 GHz 時，≥320 mVpp
前面板的已恢復時鐘的分頻比（可由用戶
選擇）
1、2、4、8、16
內部頻率計數器精度 ± 10 ppm
接口 單端、交流耦合，50 Ω
連接器類型 2.92 mm（陰頭）
輔助時鐘輸出
輸出頻率 4 至 8 GHz
輸出電壓 550 mVpp，特征值
輸出抖動 < 50 fs RMS，特征值
接口 單端、交流耦合，50 Ω
連接器類型 2.92 mm（陰頭）
后面板
連接器 USB 2.0，IEC 電源連接器
N1076A/N1077A 的一般特征
線路電源 100/120 Vac
50/60/400 Hz
220/240 Vac
50/60 Hz
*大功率 50 W
本產品能夠在電源電壓標稱值 ± 10% 的電壓波動范圍內工作
工作溫度 10 至 +40 °C (50 至 +104 °F)
非工作溫度 –40 至 +70 °C (–40 至 +158 °F)
尺寸
不包括前置連接器和后支腳 88.26 mm 高 x 207.40 mm 寬 x 485 mm 深（3.48 英寸 x 8.17 英寸 x 19.01 英寸）
包括前置連接器和后支腳 103.31 mm 高 x 219.56 mm 寬 x 517.80 mm 深（4.07英寸x 8.64英寸x 20.39 英寸）
包括前蓋和后支腳 110.18 mm 高 x 219.56 mm 寬 x 550.71 mm 深（4.34 英寸 x 8.64 英寸 x 21.68 英寸）
遠程控制接口
連通性 USB 2.0 后面板（連接至 86100D DCA-X 或運行 N1010A FlexDCA 軟件的外部 PC）
編程語言 命令行編程界面，SCPI
技術指標（續）
N1077A 光/電時鐘恢復儀器
光數據輸入/輸出 9/125 µm 50/125 µm
光數據速率范圍 由選件 216/232 決定
內部分光比（光輸出/內部 O/E） 50/50 (標稱值) 70/30 (標稱值)
光信號類型/模式 僅單模 單模或多模
波長范圍 不適用 850 nm (830 至 1360 nm)
1310 nm (1260 至 1360 nm) 1310 nm (1260 至 1360 nm)
1550 nm (1490 至 1600 nm) 1550 nm (1490 至 1600 nm)
插入損耗 4 dB (特征值) 2.8 dB (特征值)
回波損耗 18 dB (特征值) 16 dB (特征值)
實現鎖定的最小光調制幅度（OMA）
（選件 SMS）
1310 nm/1550 nm: 200 µW 850 nm: 260 µW
– 在 25 Gbps 時為 100 μW（特征值） – 在 25 Gbps 時為 170 μW（特征值）
– 在 10 Gbps 時為 60 μW（特征值） – 在 10 Gbps 時為 90 μW（特征值）
1310 nm/1550 nm: 200 µW
– 在 25 Gbps 時為 100 μW（特征值）
– 在 10 Gbps 時為 60 μW（特征值）
實現鎖定的最小光調制幅度（OMA）
（選件 SXT）
1310 nm/1550 nm: 80 µW 850 nm: 90 µW
– 在 25 Gbps 時為 43 μW（特征值） – 在 25 Gbps 時為 53 μW（特征值）
– 在 10 Gbps 時為 23 μW（特征值） – 在 10 Gbps 時為 33 μW（特征值）
1310 nm/1550 nm: 80 µW
– 在 25 Gbps 時為 43 μW（特征值）
– 在 10 Gbps 時為 23 μW（特征值）
*大輸入功率 8 mW 8 mW
光輸入/輸出連接器類型 FC/PC 9/125 μm FC/PC 50/125 μm
電 O/E — 輸出連接器類型 2.92 mm (陰頭)
Advanced Features
N1077A-JSA Jitter Spectrum Analysis and Clock Recovery Emulation
Calibration documentation
N1077A-C0C Certificate of Calibration
N1077A-UK6 Commercial Calibration Certificate with Test Data
Optical Splitter
N1077A-SMS Internal Single-Mode (9/125 um) and Multimode (50/125um) Splitter
N1077A-SXT External Splitter (supplied by user)
Signaling Rate
N1077A-232 Supported input rates: 50 MBd to 32 GBd
N1077A-216 Supported input rates: 50 MBd to 16 GBd
Accessories
N1077A-1CM Single DCA-M Rack Mount Kit (reorder N1027A-RM1)
N1077A-1CN Dual DCA-M side by side rack mount kit (reorder N1027A-RM2)
N1077A-CR1 Clock Recovery Phase Matching Kit for N1077A Optical (reorder N1027A-77A)
N1077A-EQ6 Equalizer, 2.92mm (m) to 2.92mm (f), 6dB (reorder N1027A-EQ6)
N1077A-EQ9 Equalizer, 2.92mm (m) to 2.92mm (f), 9dB (reorder N1027A-EQ9)
