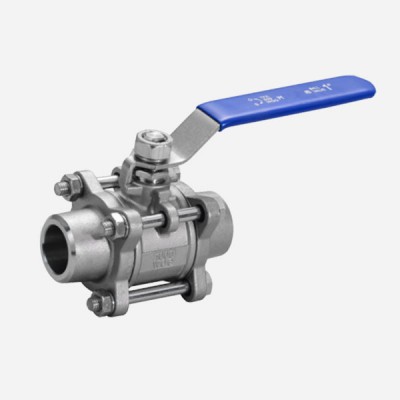

產品名稱：	焊接球閥	產品型號：	Q61F
驅動方式：	手動、蝸輪、氣動、電動	連接形式：	法蘭、焊接
結構形式：	直通式	密封結構：	軟密封、硬密封
壓力范圍：	0.1-10Mpa	公稱通徑：	DN6-100
常用材質：	鑄鋼、不銹鋼	技術咨詢：	13968829387

   產品簡介  耐萊斯生產的焊接球閥，驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、焊接，結構形式可選用直通式，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN06-100mm，材質可選用鑄鋼、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配，如果您是非專業人士，歡迎您向本公司來電咨詢。本公司有專業技術人員為您服務！技術部電話：15800901282   產品詳情

焊接球閥適用范圍：
廣泛應用于食品、制藥、石油化工、電力、冶金等工業管線。

焊接球閥性能規范：
設計制造：按ANSIB16.34檢驗測試：按API598
結構長度：L按ANSIB16.10標準（L）按DIN3202S13
連接尺寸：按ANSIB16.25和GB12224標準
工作壓力：1/4"-2"1000PSI（7MPa）21/2"-4"800PSI（5.6MPa）
溫度范圍：MF-40~232℃-40~500℉
MP-40~300℃-40~572℉
適用介質：（C）水、油品、氣（P）硝酸類（R）醋酸類
螺紋標準：BSP、BSPT、NPT、DIN259/2999、ISO7/1-1982、ISO228/1-1982、RP、RC
產品規格：1/4"~4"
材料標準：（C）ASTMA216-WCB、DIN1.619（P）（R）ASTMA351-CF8（304）、DIN1.4308；ASTMA351-CF8M（316）、DIN1.4408

焊接球閥說明：
（C）（P）球體、閥桿采用SS304。本公司還可提供ASTMA351-CF3M（316L）、DIN1.4404及雙相不銹鋼、蒙乃爾等材料。

焊接球閥主要零件材料：

序號	部分	材質
1	閥體	CF8 CF8M WCB
2	墊圈	SS304
3	螺栓	SS304
4	螺母	SS304
5	閥蓋	CF8 CF8M WCB
6	球體	SS316 SS304 CF8 CF8M
7	閥座 （MF）	增強聚四氟乙烯
8	墊片	對位聚苯
9	O型圈	氟橡膠
10	閥桿	SS316 SS304
11	填料	聚四氟乙烯
12	壓緊螺母	SS304
13	墊圈	SS304
14	螺母	SS304
15	手柄	SS304
16	手柄套	塑料



焊接球閥規格尺寸：

SIZE	G	d	L	（L）	H	A
8	1/4"	10	140	70	54	100
10	3/8"	10	140	70	54	100
15	1/2"	15	140	75	63	115
20	3/4"	20	152	90	69	125
25	1"	25	165	100	78	147
32	11/4"	32	178	110	86	155
40	11/2"	38	190	125	95	180
50	2"	50	216	150	106	195
65	21/2"	64	241	190	128	240
80	3"	76	283	220	152	260
100	4"	100	305	270	178	300
