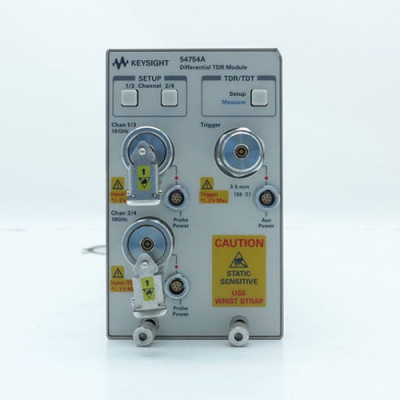

主要特性和功能-安捷倫 Agilent 54754A TDR/TDT 模塊

憑借噪聲特征有效值：0.25 mV（12.4 GHz 帶寬）或 0.5 mV（18 GHz 帶寬）以及 ±2 VDC zui大輸入信號，實現優異測試

兩個內置步進發生器可配置用于 1 端口共模、2 端口共模、2 端口差分 TDR 或 TDT 測量，實現更高的可用性

使用內置 TDR/TDT 校準、用戶可選擇的邊沿速度和 S 參數，體驗更輕松的測試（需要主機固化軟件 A.06.01 或更高版本。 S 參數需要選件 202）

兼容性-安捷倫 Agilent 54754A TDR/TDT 模塊

Agilent 54750A 高帶寬數字示波器主機

Agilent 83480A 數字通信分析儀主機

Agilent 86100A/B/C Infiniium DCA/DCA-J 主機

附件-安捷倫 Agilent 54754A TDR/TDT 模塊

探測――參見下面的“描述”部分，了解單端和差分 TDR 探頭的信息。

TDR 校準套件――確保測量精度

ESD 保護―― 參見皮秒 ATE 型號 1202。

描述

Agilent 54754A 擁有兩個 18 GHz 通道，兩者均帶有內置 TDR 步進發生器。這兩個通道可以一起使用來提供差分或共模 TDR 激勵/響應，也可以獨立使用。當不使用 TDR/TDT 步進發生器時，任何一個通道都可以作為一個正常的示波器垂直系統使用。

探測和校準

地探測高速差分電路是一大難題。此時使用差分 TDR 探頭以及與您的設計相匹配的正確的帶寬、間距、信號配置等非常重要。
