主要特性和功能-是德 keysight N1078A 光電時鐘恢復

對光和電 NRZ 和 PAM4 數據信號提供 125 MBd 至 64 GBd 數據速率范圍（連續）

利用可調峰值和環路帶寬（高達 20 MHz）提供符合標準的時鐘恢復（“理想 PLL”）

使用內置的可變均衡器（選件 EVA）來鎖定質量下降的信號（“閉合眼圖”）

使用抖動頻譜分析（選件 JSA）深入分析抖動的根本原因。使用 86100DU-400 PLL 分析軟件執行一致性 PLL 帶寬和峰值測量

Supported Data Rates 125 MBd to 64 GBd

Input Type

2.92 mm

FC/PC 9/125 um

Module Type

Optical

Electrical

Applications

IEEE 100G

IEEE 10G

IEEE 400G

IEEE 40G

OIF CEI 3.1

OIF CEI 4.0

SFF8431

User Defined Application

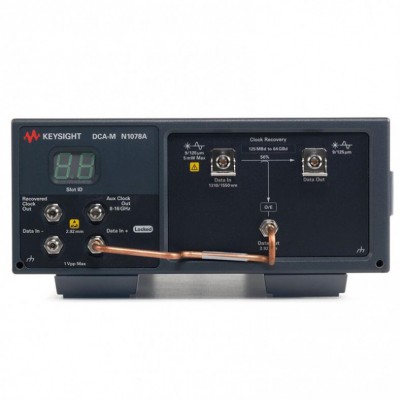

是德 keysight N1078A 光電時鐘恢復

Connectors USB 2.0, IEC power connector

General characteristics N107x

Line power 100/120 Vac

50/60/400 Hz

220/240 Vac

50/60 Hz

50 W maximum

The products can operate with mains supply voltage fluctuations up to ± 10% of the nominal voltage

Operating temperature 10 to +40 °C (50 to +104 °F)

Non-operating temperature –40 to +70 °C (–40 to +158 °F)
