特點和優勢

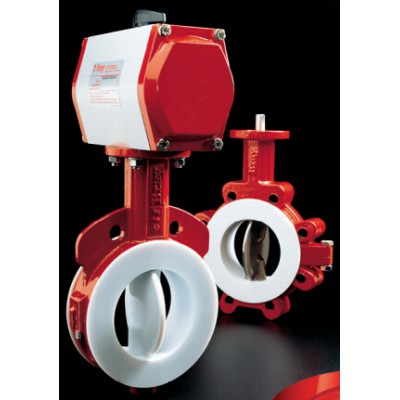

博雷22/23系列帶襯蝶閥采用*先進的設計，提供*佳的密封保護（氣泡級密封）以及高Cv值和超長使用壽命。22/23系列彈性閥座式蝶閥提供包括PTFE、PFA、不銹鋼、UHMWPE和特殊合金在內的多種材料以供選擇，滿足不同客戶的需求。

提供一個由不銹鋼圈固定的頂部閥桿襯套以吸收執行機構的側推力，襯套可選擇標準縮醛或PTFE材質。

上方閥桿密封防止任何環境污染物進入閥桿孔。

閥體為兩段式對夾或支耳結構，并有環氧涂層。所有閥體均符合ASME 150級壓力等級的全部靜液壓要求。

浸PTFE鋼軸承用于上下閥桿的精確對準。

主密封是通過加寬的閥板轂和特型閥板之間的干擾擬合來實現的。

閥座設計在減少開啟/關閉扭矩的同時還能減少接觸部件的磨損。內部閥座區域的曲面加工在閥板接近封閉位置或從封閉位置到打開的過程中*大限度地減少閥板和閥座之間的接觸力。這種獨特的閥座幾何結構支持更低扭矩，并減少閥座磨損。

彈性閥座增能器完全環繞在閥座外，包括閥板轂。所提供的均勻的力可實現氣泡級密封。

所有閥門尺寸中的加長閥頸設計均可實現2" (50 mm) 的管道絕緣，并可輕松安裝執行機構。

對夾版本中的定位孔可以在安裝閥門的過程中快速精準對齊，避免閥板干擾相鄰管道內徑。

將軸肩加工成上閥桿。閥桿和閥板在組裝過程中被壓在一起，成為一個部件，因此該設計為閥桿到閥板的一種積極驅動連接。

帶襯閥板最小厚度為1/8" (3 mm)，材料為純PTFE或PFA包裹不銹鋼。
