CMC-HX系列電機軟起動器

CMC-HX軟起動器一種新型智能化的異步電動機起動、保護裝置。它是集起動、顯示、保護、數據采集于一體的電機終端控制設備。用戶使用較少的元件，就可實現較復雜的控制功能。而中英文界面顯示又使得操作更簡便。同時CMC-HX軟起動器內部集成電流互感器，用戶無需外配。
一、作用
降低電機的起動電流，減少配電容量，避免增容投資；減小起動應力，延長電動機及相關設備的使用壽命；平穩的起動和軟停車避免了傳統起動設備的喘振問題、水錘效應；多種起動模式及寬范圍的電流、電壓等設定，可適應多種負載情況；完善可靠的保護功能，更有效地保護電機及相關設備的安全；
二、特點
☆獨特的SCR觸發
閉環控制算法獨特的SCR閉環控制功能，專為標準負載和重型負載特殊設計。用戶可根據負載情況選擇限流起動和電壓斜坡起動，實現絕對平滑的無轉矩震蕩起動效果。
☆獨特的負載應用
參數內置十種負載類型可供用戶選擇，針對于每類負載提供獨特的起動控制曲線，最大程度使得軟起動與負載進行匹配，以達到最佳的起動、停止效果。
☆多種起動、停車方式電壓指數曲線、電壓線性曲線、電流指數曲線、電流線性曲線，并可在每種方式下施加可編程突跳起動轉矩及起動電流限制。根據不同的負載，可選擇相應的起動曲線，達到最佳的起動效果。多種停車方式，可編程軟停車、自由停車、制動剎車、泵停。獨特的基礎算法使得電機起動、停止更加準確、平滑。
☆先進的通訊功能
標配Modbus RTU通訊。選配以太網/GPRS通訊模塊，方便用戶網絡連接控制，提高系統的自動化水平及可靠性?！钅M信號控制
用戶可輸入4—20mA或0—20mA標準信號，并可進行模擬量的上、下限設定，實現對電機起、停控制及報警。還可通過軟起動器進行數據(壓力、溫度、流量等)的傳輸。具有4—20mA或0—20mA標準模擬信號輸出功能。
☆全耐火材料
90KW以下為全塑殼結構，采用阻燃ABS材料加工而成，90KW及以上功率段上蓋為塑殼結構、主框架采用敷鋁鋅板材料加工而成，具有耐熱、抗腐蝕特性。
☆可外引面板
可通過機身接口將面板外引至設備操作面遠程操作，方便現場使用。
☆強大的抗干擾性
所有外部控制信號均采用光電隔離，并設置了不同的抗噪級別，適應在特殊的工業環境中使用。
☆雙參數功能
具有兩套基本參數，可分別控制兩臺不同功率的電機。☆電源頻率自適應電源頻率50/60Hz自適應功能，方便用戶使用。
☆動態故障記憶
最多可以記錄10次故障。便于查找故障原因。
☆完善的保護功能
全程檢測電流及負載參數，具有過流、過載、欠載、過熱、斷相、短路、三相電流不平衡、相序檢測、頻率錯誤等微機保護功能。
☆友好的人機界面
采用LCD液晶顯示面板，具有中英文兩種顯示界面，使編程及參數調整更加方便。

三、使用條件


四、電路連接

1、基本接線原理圖

軟起動器端子1L1、3L2、5L3接三相電源，軟起動器端子2T1、4T2、6T3接電動機。軟起動器可通過參數設定選擇是否檢測相序。當采用旁路接觸器時，接觸器一邊接軟起動器1L1、3L2、5L3,另一邊接B1、B2、B3。

注：通訊接口為選配口，采用光纖水晶頭的連接端子，如圖所示從上到下依次是1腳到8腳。具體端子定義參考端子說明。

2、典型應用接線圖
注意：（1）、上圖所示為單節點控制方式。接點閉合軟起動起動，接點打開軟起動器停止。但要注意這種接線LCD面板起動操作無效。端子3、4、5起停信號是一個無源節點。
（2）、PE接地線應盡可能短，接于距軟起動器最近的接地點，合適的接地點應位于安裝板上緊靠軟起動器處，安裝板也應接地，此處接地為功能地而不是保護接地。
3、內三角接線方式使用內三角接線方式時，請嚴格依照下圖接線

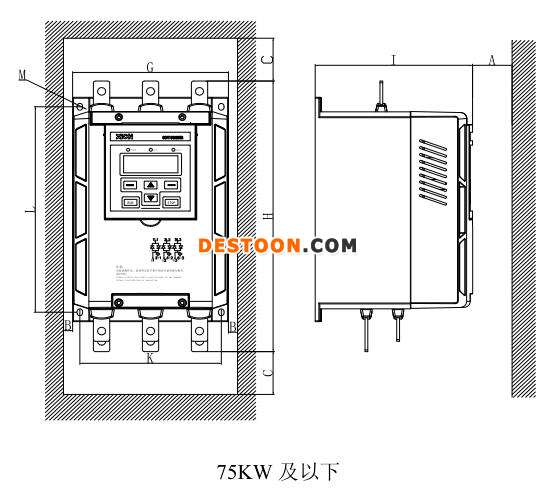

五、軟起動器外形及開孔尺寸（單位mm以380V為例）

六、軟起動器選型：

注：尺寸 F005:172×320×172、F006:285×474×235、F007:320×512×235、F008:400×647×235(寬×高×厚)
更多有關CMC-HX系列軟起動器的資料請點擊 http://www.xichi.cn/Service/index/catid/20.html 進行下載！
